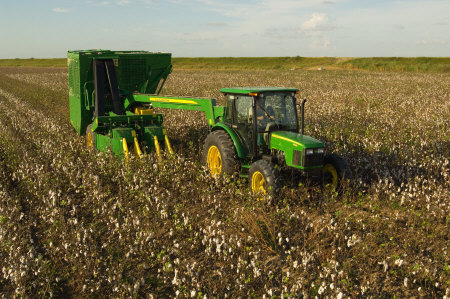

約翰迪爾7260牽引式摘棉機是為中小戶經營的棉農和家庭農場設計的一種小型棉花收獲機械。該機由一個牽引式的底盤和具有約翰迪爾棉花收獲專利技術的PRO-12™ 采摘頭組成。7260牽引式摘棉機具有以下結構和特點：
該機要求牽引拖拉機發動機的額定功率最小為80馬力、II型后懸掛連接、后動力輸出軸轉速540轉/分鐘和一組液壓輸出閥。在理想的田間作業條件下，最高采摘行走速度可達到每小時5.8公里。
約翰迪爾PRO-12™ 采摘頭，行距適應性強，采摘頭高度自動控制
配備了兩個約翰迪爾PRO-12™ 采摘頭。每個采摘頭有兩個采摘滾筒，兩個采摘滾筒前后“一”字形排列，前后滾筒各有12根座管，每根座管18根摘錠。每個采摘頭有432根摘錠，整機共有864根摘錠。
采棉頭重量輕，采摘效率高。重負荷式采棉頭傳動齒輪箱采用液壓油潤滑，可旋出的濕潤盤柱使駕駛員能夠非常方便地清理濕潤盤組。采摘頭上的零配件與約翰迪爾自走式摘棉機完全相同，可以互換使用。
借助于已獲專利的約翰迪爾曲柄和滾輪裝置，手動調整采摘行距。可適應的棉花采摘行距有六種，分別為70、76(66+10或68+8厘米)、80、90、96和102厘米。保持了采摘頭田間維修保養方便的特點。
控制系統操作簡單
該機僅需要使用牽引拖拉機的一個液壓輸出閥手柄、一個拖拉機后動力輸出軸控制手柄、一個摘棉機的多功能操作手柄和一根連接電纜，來完成對摘棉機的控制和操作。
液壓系統
摘棉機采用了閉心式壓力補償液壓系統，為采摘作業提供動力、操作采摘頭升降，同時配合地面高度仿形裝置，實現采摘頭的高度自動控制。拖拉機的一組液壓輸出閥控制棉箱的升降和兩種牽引模式的轉換。
濕潤系統
配備了200升的清洗液箱，允許摘棉機連續采摘作業8小時。濕潤系統由拖拉機后動力輸出軸提供動力。機載的濕潤系統能夠提供與約翰迪爾自走式摘棉機一樣的摘錠清洗功能，確保了最大的收獲效率。
棉花輸送系統
JET-AIR-TROL棉花輸送系統重量輕、輸送效率高、節省能耗。棉花輸送系統由一個風機和兩個輸棉管組成，每個采棉頭都有一個單獨的通向棉箱的輸棉管。即使在最小動力輸出時，該系統也能夠提供出色的籽棉輸送效率，確保收獲更干凈的籽棉。脫棉盤監視器隨時監視棉花輸送的流動過程，堵塞機率低。
棉箱容積13立方米，最大籽棉裝載量約1000公斤。
底盤
該機在牽引拖拉機和摘棉機之間，實現了可轉向的聯結。允許拖拉機駕駛員在駕駛室進行道路運輸狀態（正牽引模式）和田間采摘作業（右置側牽引模式）兩種牽引模式的轉換操作。此外，該裝置還可以減小轉彎半徑。
在道路行走時，使用道路運輸牽引模式。這種牽引模式也可用來在棉田首次采摘開路時使用。當棉田采摘通路被打開后，將牽引模式轉換成田間采摘作業模式，使兩個采摘頭始終在拖拉機的右側工作。
實踐證明，該機完全適合在中小規模棉花種植規模下對棉花機械化收獲的需求。
